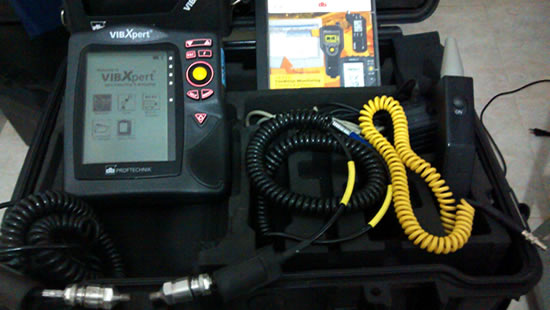

Composto de:
01 – Analisador Vibxpert com 02 Canais de entrada para Vibração – VIB 5.354
02 – Acelerômetro externo
02 – Cabos para Acelerômetro com 1,9 mts
01 – Cabo de Comunicação para PC RS232 – VIB 5.430-2
01- SENSOR INFRAVERMELHO TEMPERATURA
01 – Recarregador de Baterias – VIB 5.320
01 – Bateria Recarregável – VIB 5.325
01 – Bolsa de Transporte para Coletor com Ombreira
01- PROGRAMA OMNITREND C/ LICENSA PARA HUM USUARIO POR VEZ
Características Técnicas:

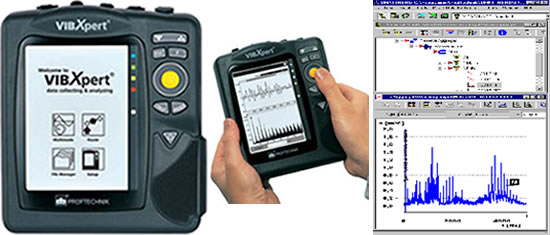

Analisador e Coletor de Dados
Modelo: Vibxpert
Marca: PRÜFTECHNIK
02 Canais de Entrada A/B para:
Vibração
Tensão AC/DC +/- 30 V max
Corrente AC/DC +/- 30 mA max
Acelerômetros ICP com 2 mA, 24 V max
Acelerômetros "Line Drive" 10 v, 10 mA mex
Transdutores PT 100
01 Canal para Temperatura para Sensor NiiCrNii
01 Canal Digital para:
RPM
Trigger
Fase
Pulsos AC +/- 26 v
Parâmetros de Medição Canais A/B
Faixa de Frequência: 0,5Hz a 40Khz
Faixa Dinâmica: 136 dB
Taxa de Amostragem: 131Khz para canal
Saídas de Sinal:
Para Lâmpada Estroboscópica (TTL) 0 a 500Hz
Para Head Fones – 0 a 40Khz
Para Analisadores / Registradores – 0 a 40Khz
Medição de Rotação: 10 a 200.000 RPM – Precisão de +/- 1 RPM
Medição de Temperatura: -50 a + 1000 ºC
Medição de Vibração:
Velocidade: até 6.000 mm/seg (Pico a Pico) +/- 1%
Deslocamento: até 6.000 µm (Pico a Pico) +/- 1%
Aceleração: até 6.000 m/s² (Pico a Pico) +/- 1% ou até 612,0g (Pico a Pico)+/- 1%
SPM – Rolamentos
Cepstrum para o 2º Canal
Coast Down (Bode ou Nyqust)
Orbita
Envelope, Forma de Onda no Tempo, Fase.
FFT
Frequência Mínima: 0Hz ou qualquer frequência delecionada
Frequência Máxima: de 1Hz a 40Khz selecionável
Número de Linhas de Resolução: de 100 a 102.400
Tipos de Janela: Retangular, Hunning, Flattop.
Modos de Operação:
Medição em "Rota"
Medição em "Fora de Rota"
Balanceamento Dinâmico 01 ou 02 Planos – Opcional
Memória:
Interna: 64MB
Cartões de Memória: Até 1GByte
Display:
Tipo LCD
Com Iluminação Interna
Resolução Gráfica de 480 pixels (1,2VGA)
Alimentação:
Bateria de Li-ion 7,2v / 4,64Ah
Tempo de Recarga: 5 horas
Autonomia: Até 10 horas
Temperatura de:
Armazenamento: -20ºC a + 70ºC
Operação: -10ºC a + 60ºC
Classe de Proteção
IP 65, Resistente a "Pó" e "Água"
Dimensões: 180 x 160 x 50mm - Peso: 1,2 Kg
Operação Através de Joystick
Todas as Funções Representadas por Figuras
Interfaces:
RS 232C – 115.000 Baudrate
USB
Processador ARM 206 MHz – INTEL
Módulo de Registro – Opcional
Medições em Intervalos
Trigger
Pré o Pós Histórico
Funções de Análise:
Cursor Móvel (Delta, Harmônicos, Sub Harmônicos, Bandas Laterais)
Alarmes para Banda de Frequência
Escala Linear ou Logarítmica
Médias: Linear, pico, exponencial
Trigger: Pré e Pós
